SBJX-102型《典型零件》實測繪圖訓練裝置（配套教學型）
一、產品特點
1、項目實際化：以典型實際零件為訓練對象；
2、功能系統化：看圖找零件、零件測繪、零件繪圖三位一體的訓練模式；一視圖、二視圖、三視圖和多視圖零件由簡單到復雜的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。
二、產品參數
|
《典型零件》實測繪圖訓練組合裝置 |
|||
|
項 目 |
參 數 |
項目 |
參 數 |
|
外形尺寸 |
40×30×7cm |
重量 |
5(kg) |
|

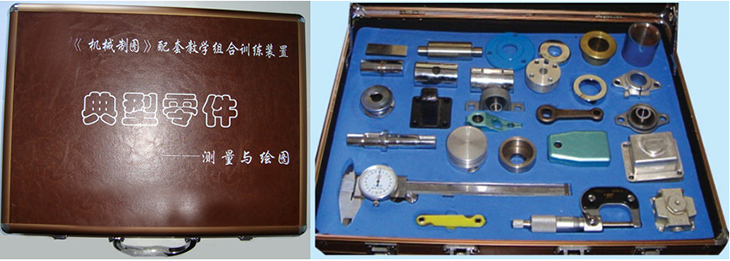

典型零件 （24件/套） |
一視圖零件：光軸、銅套、墊片等二視圖零件：長方體、帶鍵槽軸、皮帶輪、法欄盤、聯軸器、支架等 三視圖零件：底座、低速軸、軸承座等 多視圖零件：活塞、閥體等 |
||
|
測量工具 |
游標卡尺、外徑千分、圓弧樣板等 |
類 型 |
便攜組合式(檢測零件、測量工具及 指導書均放在一個精制的綜色箱子里) |
|
教學資料 |
1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案現場演示、 3、免費培訓2－3名老師。 4、模擬仿真微課教學訓練系統軟件。 |
||
|
教學軟件 （機電工程課程虛擬仿真教學系統） |
1、《制圖》微課教學系統； 2、《制圖》實訓虛擬仿真教學系統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像） |
||
三、產品功能
|
訓練模式 |
訓練內容 |
|
1、看圖找零件訓練； 2、零件測繪訓練； 3、零件投影繪圖訓練； 4、立體圖繪圖訓練。 |
訓練一 一視圖零件測繪訓練 訓練二 二視圖零件測繪訓練 訓練三 三視圖零件測繪訓練 訓練四 多視圖零件測繪訓練 |
